メタルベース基板

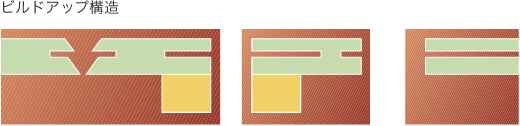

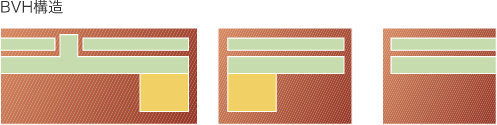

構造例
用途・特徴
- 金属を貼り合わせる事で大規模な放熱効果が期待できます。
- 絶縁層を貼ったクラッド基板とメタル部分をコアにしてメタルコア基板の対応が可能です。
- LEDなどの高放熱基板に対応可能です。
製品仕様
| 項 目 | 仕 様 |
|---|---|
| 適用材料（メタル） | 銅（0.8mm、1.0mm、1.5mm） |
| アルミ（1.0mm、1.5mm、2.0mm） | |
| 適用材料（基材） | FR-4・PPE材 |
| 板厚 | 0.1mm～3.2mm |
| 対応穴径（メタル） | 0.6mm以上 |
| メタル部への接続をしない場合は、 メタル部分のクリアランスはキリ径＋1.0mm以上 |
|
| 表面メッキ処理 | 無電解金メッキ処理、耐熱プリフラックス処理 |
